一、山東誠星ATS自動切換柜,雙電源控制柜工作原理:
ATS自動切換柜,雙電源控制柜有兩路電源進線，主供電源一般是市電，是從變壓器過來的；備供電源一般是從發電機組過來的。工作時，通過控制器來實現主供和備供的轉換：主供有電時，控制器自動合上主供回路，即靠變壓器供電；當主供失電時，控制器會給發電機組一個啟動信號讓發動機工作供電，這就是平時說的雙電源的“自投自復”功能. 雙電源柜還可監控主用電源與備用電源的電力參數（電流、電壓、頻率、有功功率、無功功率等），可更快捷、有效的了解配電系統的實際狀況。雙電源柜主要用于數據中心、醫院、機場、消防系統等不可斷電的領域。
二、山東誠星發電機組ATS自動切換柜,雙電源控制柜優勢：
1、手動、自動轉換；
2、市電斷電自啟動；
3、 LED顯示屏，帶背光，兩種語言(簡體中文、英文)顯示，輕觸按鈕操作；
4、設有RS-485隔離型通訊接口，應用ModBus通訊規約，具有遙控、遙信、遙測，“三遙”功能；
5、自動監控電力參數：采集并顯示兩路三相電壓、頻率；采集并顯示負載有功功率、無功功率、功率因素及三相電流；具有過流警告報警功能；具有檢測過壓、欠壓、缺相、逆相序、過頻、欠頻功能；
6、其它可選功能：帶控制器控制；PLC可編程控制器；遠程監控、通訊功能
三、山東誠星發電機組200KW施耐德ATS自動切換柜,雙電源控制柜配置表：
| 設備編號 | 元件名稱 | 型號規格 | 單位 | 數量 | 生產廠家 |
| 雙電源控制柜 | 隔離開關 | WG-400/4 | 只 | 2 | 施耐德 |
| 雙電源 | WATSNB-400/4P CB級 R/NSX-N 400A 面板式B型控制器 | 只 | 1 | 施耐德 | |
| 指示燈 | XVC4B2 | 只 | 4 | 施耐德 | |
| 塑殼開關 | EZD250M3200N | 只 | 4 | 施耐德 | |
| 塑殼開關 | EZD160M3100N | 只 | 4 | 施耐德 | |
| 一級浪涌 | iSCB1 15L2 1P | 只 | 1 | 施耐德 | |
| 微型斷路器 | iC65N-C63A/3P | 只 | 2 | 施耐德 | |
| 微型斷路器 | iC65N-C20A/3P | 只 | 2 | 施耐德 | |
| 熔斷器 | RT36-63A | 只 | 4 | 正泰 | |
| 電流互感器 | SDH-0.66,400/5A | 只 | 3 | 正泰 | |
| 多功能表 | HX | 只 | 1 | 正泰 | |
| 熔斷器 | RT18-4A | 只 | 3 | 正泰 | |
| 銅排 | TMY | KG | 25 | -- | |
| 智能控制器 | 6120 | 只 | 1 | 眾智 | |
| 電纜 | 120/90三合一 | M | 10 | 津達 | |
| 輔材 | 按需選裝 | -- | -- | -- | |
| 箱體 | GGD(800*800*2200) | 只 | 1 | 艾立特 |

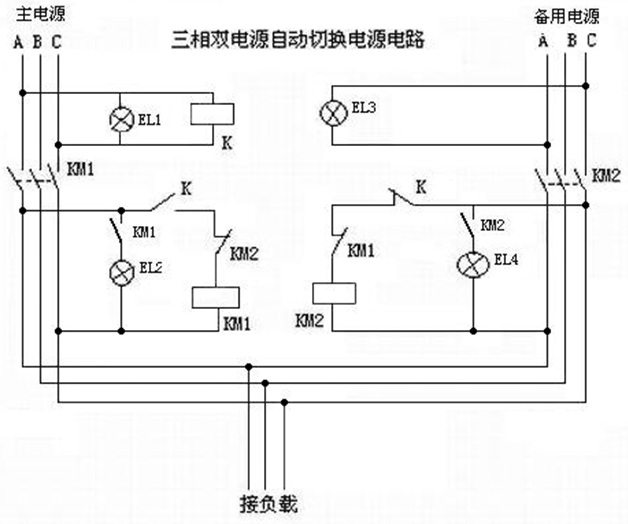

四、山東誠星發電機組ATS自動切換柜,雙電源控制柜電路圖：
